XNA 3.0 #002 - XNA Game Studio in 3D, I - 在畫面中顯示一個3D模型

XNA文件中這一系列共有五篇：

1. (如何顯示) Displaying a 3D Model on the Screen
2. (輸入控制) Making Your Model Move Using Input
3. (如何配音) Making Sounds with XNA Game Studio
4. (建立遊戲) Make a Game in 60 Minutes
5. (合作連線) Adding Multiplayer and Networking Support to the Game

似乎跟著這幾篇教學，就可以做出簡易的小遊戲，那就把"簡易版連線小蜜蜂"當做短期目標吧！

在這系列的文件中共有五個官方範例，先都去下載下來吧，之後會用得到的。

1. http://go.microsoft.com/fwlink/?LinkId=125477&clcid=0x409
2. http://go.microsoft.com/fwlink/?LinkId=125481&clcid=0x409
3. http://go.microsoft.com/fwlink/?LinkId=125489&clcid=0x409
4. http://go.microsoft.com/fwlink/?LinkId=125492&clcid=0x409
5. http://go.microsoft.com/fwlink/?LinkId=125493&clcid=0x409

在畫面中顯示一個3D模型

專案建立

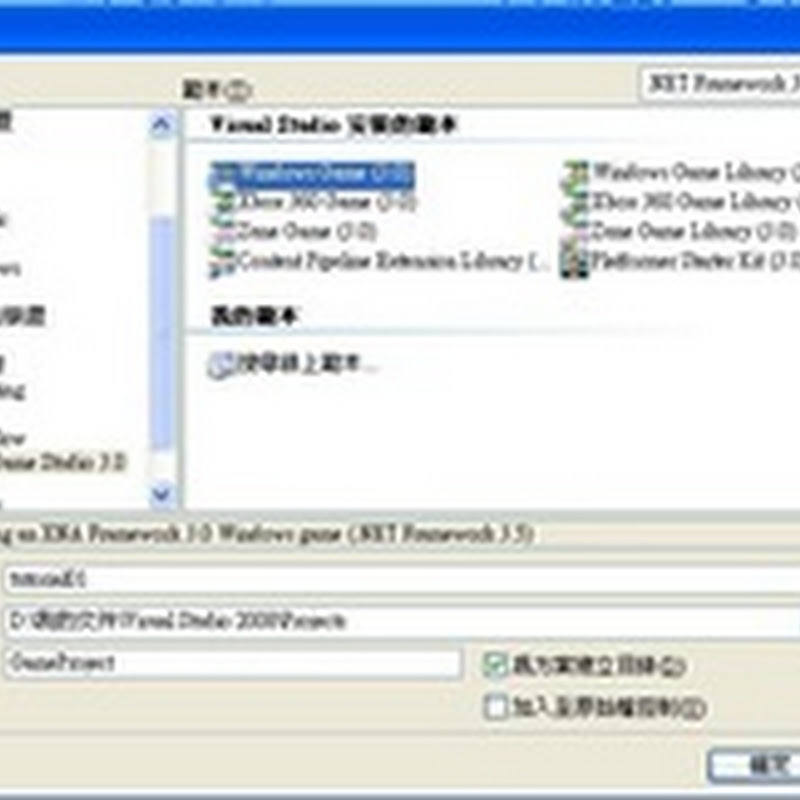

從新增專案中 -> 選取Windows Game(3.0)

按下確定後，基本的空殼就完成了。VS2008會自動在資料夾中建立基本的檔案結構。

接著直接執行預設的程式碼，可以看到一個藍色底的視窗，如此便完成基本的專案建立。

匯入模型

XNA對於模型素材等有一套他的管理機制，所以現在先將下載sample1中的飛機模型匯入。

首先，在方案總管中找到content，並且幫他新增models與textures兩個資料夾。接著，再選取加入現有項目，分別將範例中的p1_wedge.fbx及wedge_p1_diff_v1.tga載入。

於是可以看到他們都在content的管理之下。

另外，打開專案存放的資料夾，也會看見匯入的資料都複製了一份存放著而不是reference的方式。

載入並顯示模型

現在有了各項素材，剩下的就是將這些材料讓我們的程式載入並且畫出來。

先在LoadContent裡面載入這些素材，特別注意填寫素材名稱的時候不需含副檔名。

// Set the 3D model to draw.
Model myModel;

// The aspect ratio determines how to scale 3d to 2d projection.
float aspectRatio;

protected override void LoadContent()
{
    // Create a new SpriteBatch, which can be used to draw textures.
    spriteBatch = new SpriteBatch(GraphicsDevice);

    myModel = Content.Load<Model>("Models\\p1_wedge");
    aspectRatio = graphics.GraphicsDevice.Viewport.AspectRatio;
}

接著，在Draw function 畫出模型，這裡需要一些T&L(transform and lighting)的處理，才能讓模型正確畫出來。

// Set the position of the model in world space, and set the rotation.
Vector3 modelPosition = Vector3.Zero;
float modelRotation = 0.0f;

// Set the position of the camera in world space, for our view matrix.
Vector3 cameraPosition = new Vector3(0.0f, 50.0f, 5000.0f);

protected override void Draw(GameTime gameTime)
{
    graphics.GraphicsDevice.Clear(Color.CornflowerBlue);

    // Copy any parent transforms.
    Matrix[] transforms = new Matrix[myModel.Bones.Count];
    myModel.CopyAbsoluteBoneTransformsTo(transforms);

    // Draw the model. A model can have multiple meshes, so loop.
    foreach (ModelMesh mesh in myModel.Meshes)
    {
        // This is where the mesh orientation is set, as well as our camera and projection.
        foreach (BasicEffect effect in mesh.Effects)
        {
            effect.EnableDefaultLighting();
            effect.World = transforms[mesh.ParentBone.Index] * Matrix.CreateRotationY(modelRotation)
                * Matrix.CreateTranslation(modelPosition);
            effect.View = Matrix.CreateLookAt(cameraPosition, Vector3.Zero, Vector3.Up);
            effect.Projection = Matrix.CreatePerspectiveFieldOfView(MathHelper.ToRadians(45.0f),
                aspectRatio, 1.0f, 10000.0f);
        }
        // Draw the mesh, using the effects set above.
        mesh.Draw();
    }
    base.Draw(gameTime);
}

如果你想要讓各項屬性(座標、血量等等)有所改變，就可以在Update裡面添加各種料，製作出"動"的感覺。

protected override void Update(GameTime gameTime)
{
    // Allows the game to exit
    if (GamePad.GetState(PlayerIndex.One).Buttons.Back == ButtonState.Pressed)
        this.Exit();

    modelRotation += (float)gameTime.ElapsedGameTime.TotalMilliseconds * MathHelper.ToRadians(0.1f);

    base.Update(gameTime);
}

按下F5執行程式後，就可以看到一架飛機在畫面中轉動。

完成這些基本處理後，更重要的是來看看這裡面的架構與原理。
